PCB製板

香蕉视频污视频科技成立於2003年3月，深圳創業板上市公司，專注於高速PCB設計、PCB製板與PCBA生產服務。致力於打造一流的硬件創新平台，加快電子產品的硬件創新進程，提升產品質量。

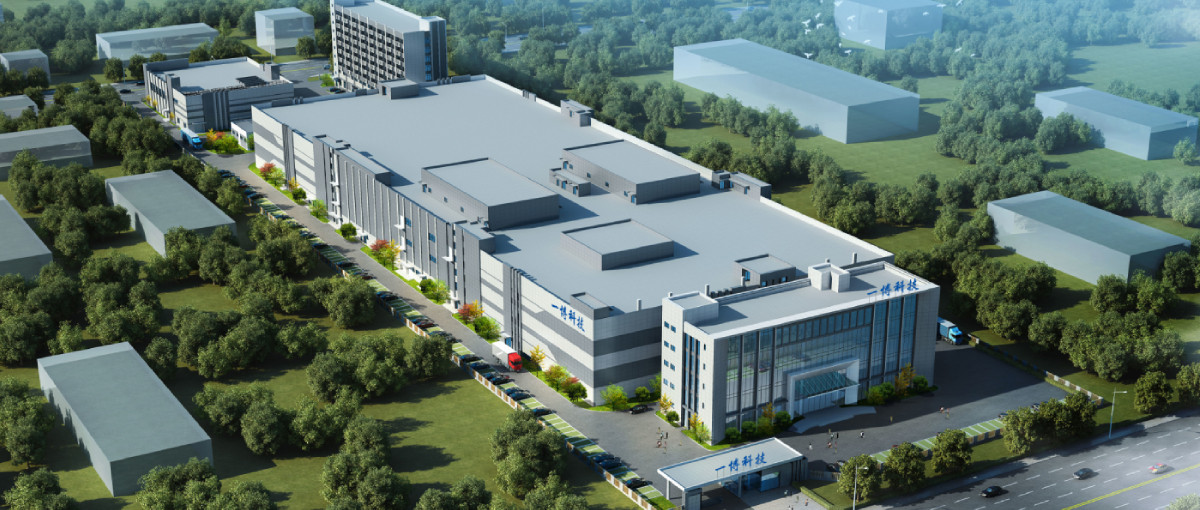

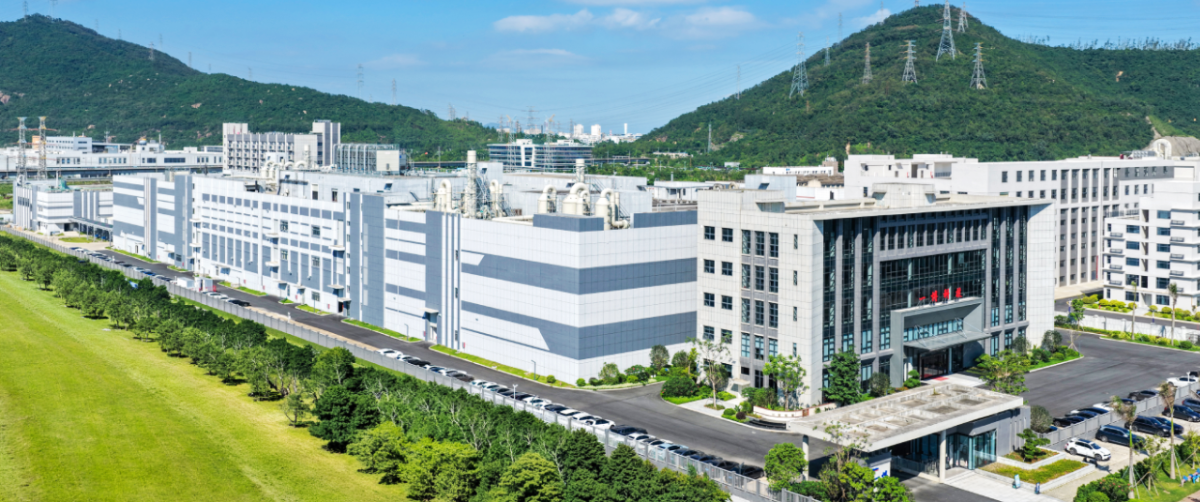

香蕉视频污视频珠海板廠位於珠海經開區，占地麵積4.5萬平方米，一期專注於高端快件，提供高品質的高多層、高速、高精密、高階HDI等PCB生產製造。二期提供中大批量高速、高多層PCB生產。致力於推動國內PCB行業的技術進步，尤其是高速、高多層、高複雜PCB產品的快速交付，12-20層製板交期快至8天內交付，達到行業領先水平。

對應PCB廣泛應用於ATE、AI算力、光模塊、服務器、工控、通信、汽車、醫療設備等領域。


製板優勢

高端快件和批量PCB生產

2-120層，擅長高速、複雜PCB

20層及以下8天內交付

機械孔鑽孔孔徑：0.11mm

阻抗控製精度：±5%

背鑽STUB：1-5mil

成品孔厚徑比75:1

線寬線間距：40um

核心管理團隊超20年的線路板行業經驗

先進的過程管控、工藝穩定、資源保障

常規FR4及高速板材長期備庫

高端生產設備

PCB行業進口頂尖設備

技術能力

工藝參數

項目	工藝參數
層數	2-120層
板厚	0.3-10mm
最大尺寸	660*1250mm
機械孔徑	≥0.11mm
激光孔徑	0.06mm
HDI類型	量產：1-6階；打樣：9階
成品孔厚徑比	75:1
最小線寬間距	40/40um
阻抗公差	±5%
背鑽STUB公差	1-5mil
外形公差	±0.05mm
翹曲度	≤0.5%
板材	常規FR4、M4/M6/M7/M8/M9、IT170GT/958/968G/988GSE/998GSE、S7040G/7439C、TU862HF/863+/883/933+、EMC370Z/370D/EM526/EM528K/EM890K/EM892K2、RO4350B/4003C/4835等
表麵處理	噴錫HASL、無鉛噴錫HASL Pb Free、沉金、沉錫、沉銀、鍍金、鎳鈀金、OSP、沉金+OSP
特殊工藝	埋盲孔、台階槽、金屬基板、埋阻埋容、混壓、軟硬結合、背鑽、金手指、POFV、局部鍍金

生產周期

層數	加急	樣板	批量
雙麵	48小時	5天	9天
四層	3天	6天	10天
六層	3天	6天	11天
八層	4天	7天	11天
十層	4天	7天	12天
十二層	5天	8天	12天
十四層	5天	8天	12天
十六層	5天	8天	12天
十八層	6天	8天	12天
二十層	6天	8天	12天
二十二層	8天	12天	16天
二十四層	8天	12天	16天
二十六層	8天	12天	16天
二十八層	8天	12天	16天
三十層	8天	12天	16天
三十二層	10天	14天	18天
三十四層	10天	14天	18天
三十六層	10天	14天	18天

備注：具體交期請與我司對接人員聯絡，工程EQ時間另計。

產品展示

了解更多

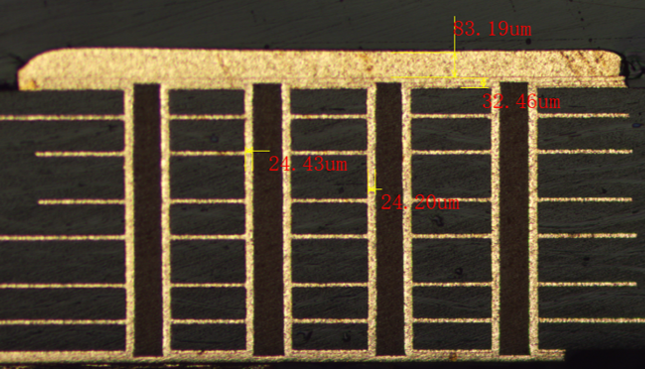

高厚徑比板

·層數：48L

·板厚：6mm

·鑽孔孔徑：0.11mm

·鑽孔厚徑比：55:1

·對鑽精度：≤40um

·電鍍深鍍能力：＞85%

局部厚銅板

·厚銅區域銅厚：≥2oz

·銅厚階梯：≥50um

·局部厚銅區域對位：≤1mil

化學沉金板

· 層數：10層

· 基材：FR4

· 板厚：1.8mm

· 表麵工藝：化學沉金

· 阻焊顏色：藍色

數據通信板

· 層數：18層

· 板厚：2.4mm

· 表麵處理：沉金

· 最小線寬/線距：3/3mil

· 阻焊顏色：綠色

HDI板

· HDI類型：3+4+3

· 表麵處理：沉金

· 最小線寬/線距：2.4/2.4mil

· 最小介質厚度 :2.2mil

· 阻焊顏色：綠色

背板

· 層數：28層

· 基材：HI-TG FR4

· 板厚：5.0mm

· 表麵處理：沉金

· 阻焊顏色：綠色

射頻板

· 層數：8層

· 基材：FR4 , Rogers Ro4003

· 板厚：1.6mm

· 表麵工藝：化學沉金

· 阻焊顏色：綠色

HDI板

· 層數：10層

· 板厚：1.2mm

· 表麵工藝：沉金

· 最小線寬/線距：2.4/2.4mil

· HDI類型：1+4+1

軟硬結合板

· 層數：12層

· 板厚：1.6mm

· 表麵工藝：沉金+選擇性噴錫

· 最小線寬/線距：4/4mil

· 其他工藝：盲埋孔、藍膠

EM-370(Z)

· 層數：12層

· 厚徑比：8:1

· 最小線寬間距：2.9mil

· 表麵處理：沉金

· 特殊工藝：板子最小孔間距7.5mil

· 備注：有單線阻抗控製120ohm

EM-390

· 層數：14層

· 厚徑比：1:1 任意階HDI

· 最小線寬間距：1.9mil

· 表麵處理：OSP+沉金

· 特殊工藝：最小線寬,線距0.05mm

製板設備

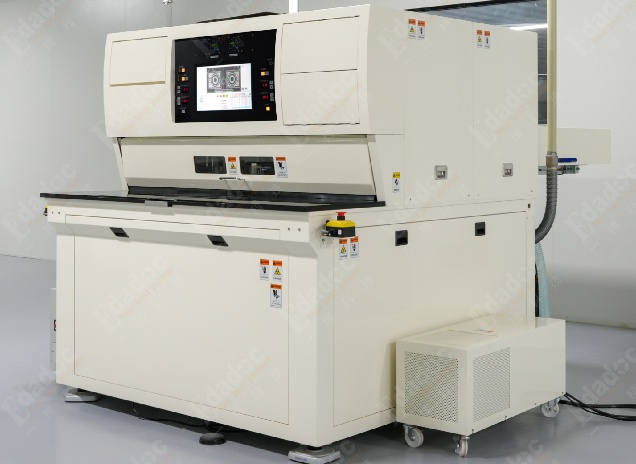

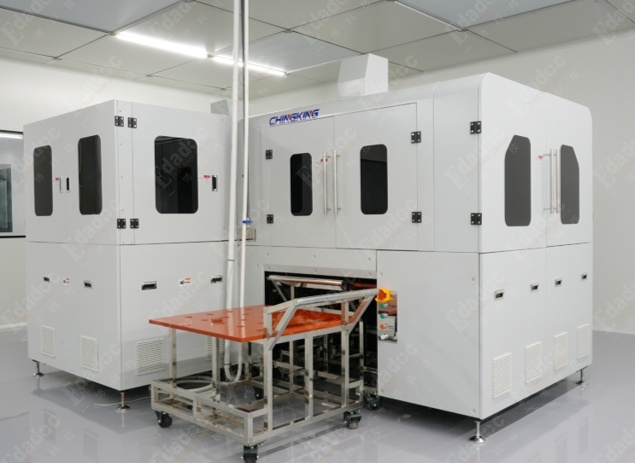

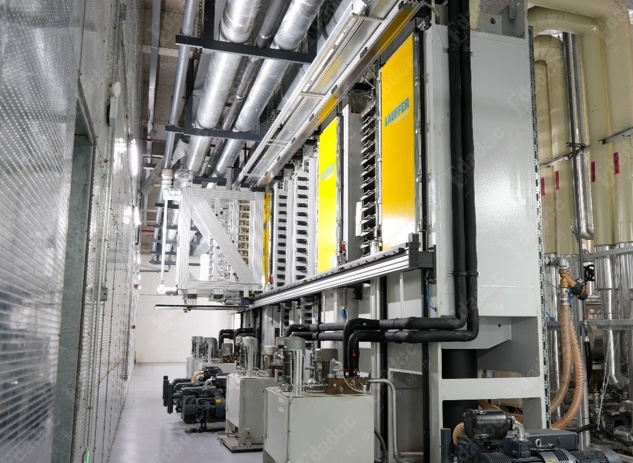

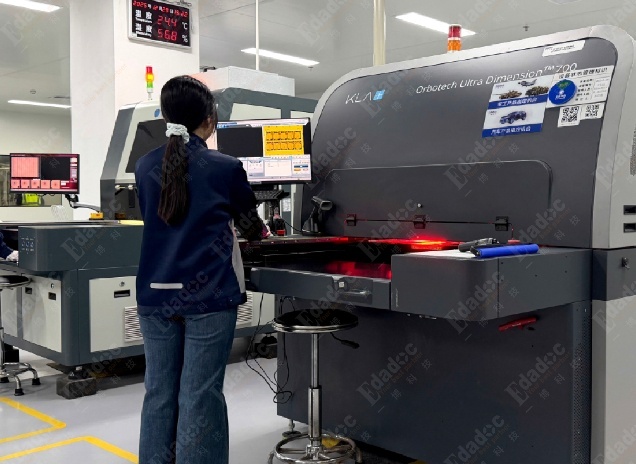

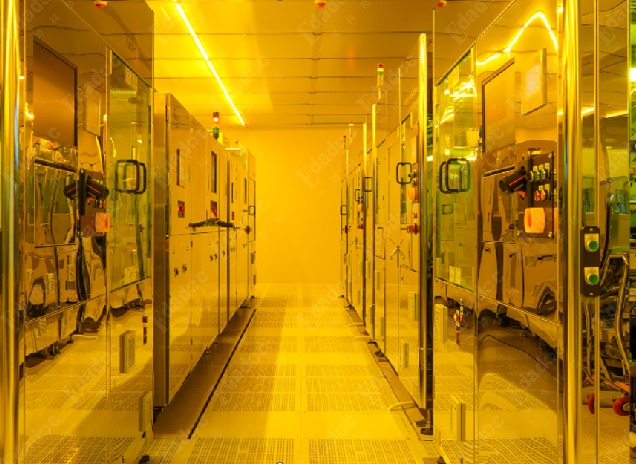

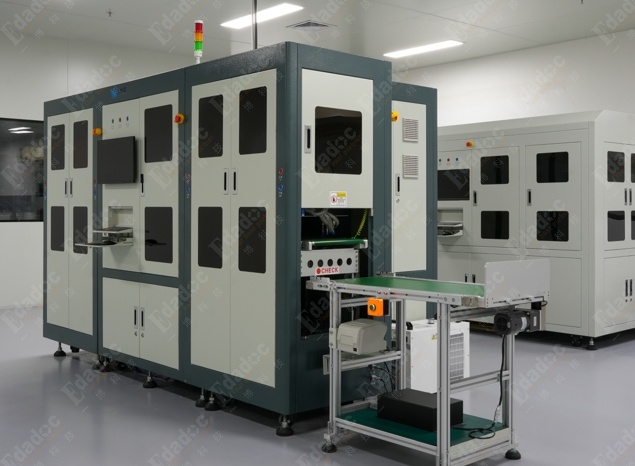

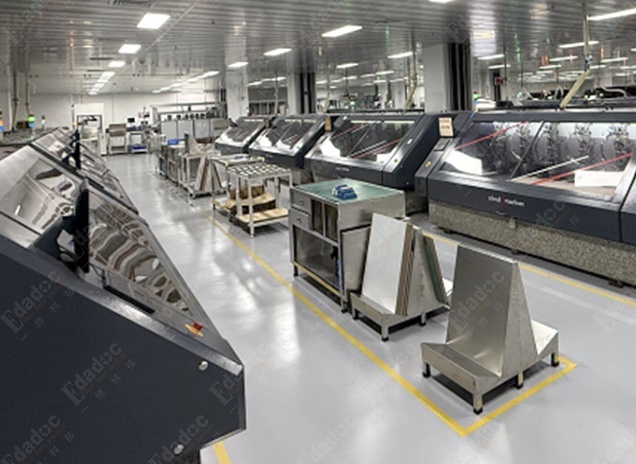

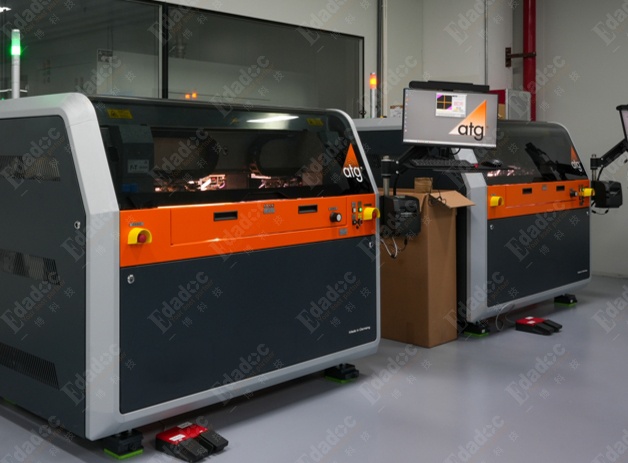

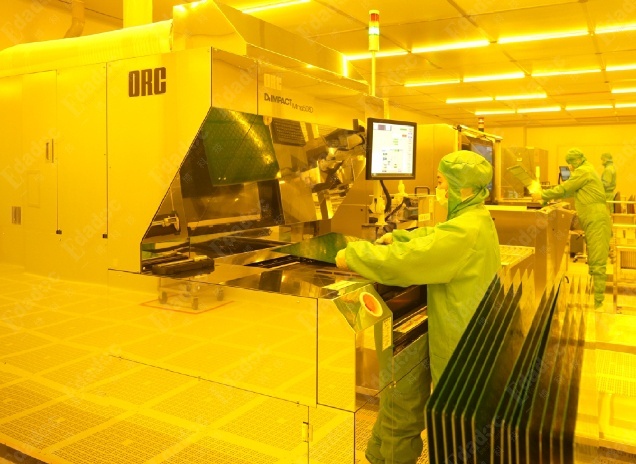

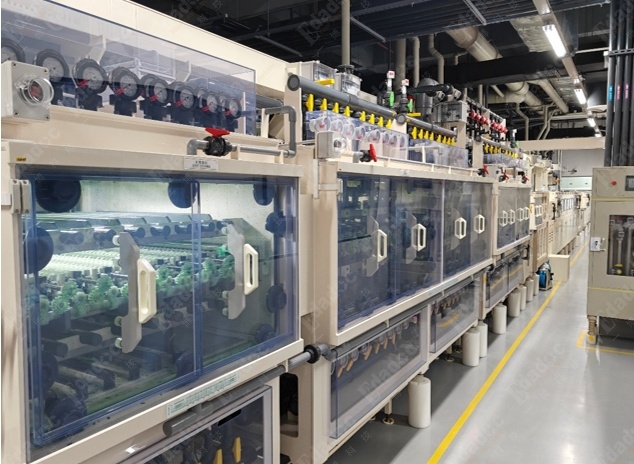

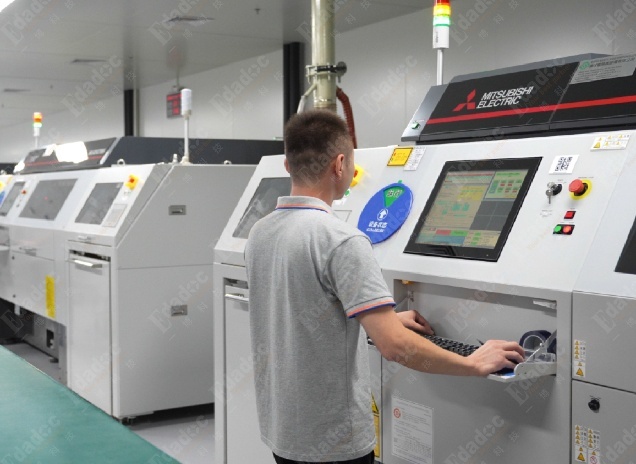

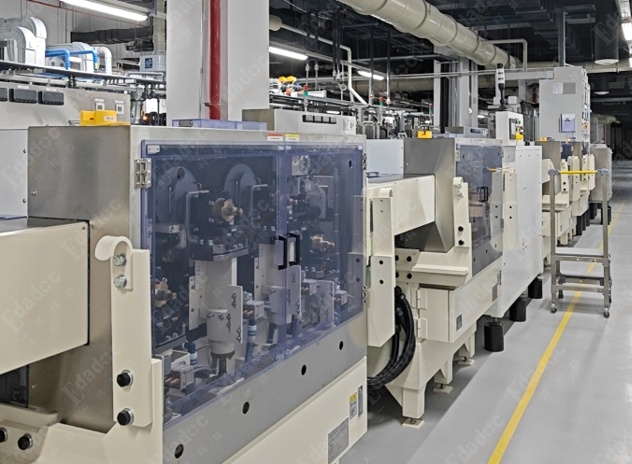

產品以高品質的多高層板為主，對應PCB廣泛應用於ATE、AI算力、光模塊、服務器、工控、通信、汽車、醫療設備等領域。香蕉视频污视频珠海PCB製板廠配備全新進口高精度曝光機、真空二流體蝕刻線、真空高溫壓機、X-RAY鑽靶機、激光鑽機、CCD鑽機、陶瓷磨板機、防焊曝光機、AOI、飛針測試機等高端設備。更多設備>>
