無線充電設計案例

發布時間:2025-10-06 08:37:00




類別

無線充電模塊

產品所屬行業

電源

主要芯片

P9221-R

單板類型

無線充電

Pin

712

層數

4

難點

1、 無線充電模塊的功率有15W,對散熱要求高;

2、 由於板子的結構限製,無線充電模塊放置的區域比較受限製,加大散熱處理的難度;

3、 無線充電的主芯片是一個0.4MM的BGA,考慮成本,不用HDI設計,處理難度較大;



我司對策

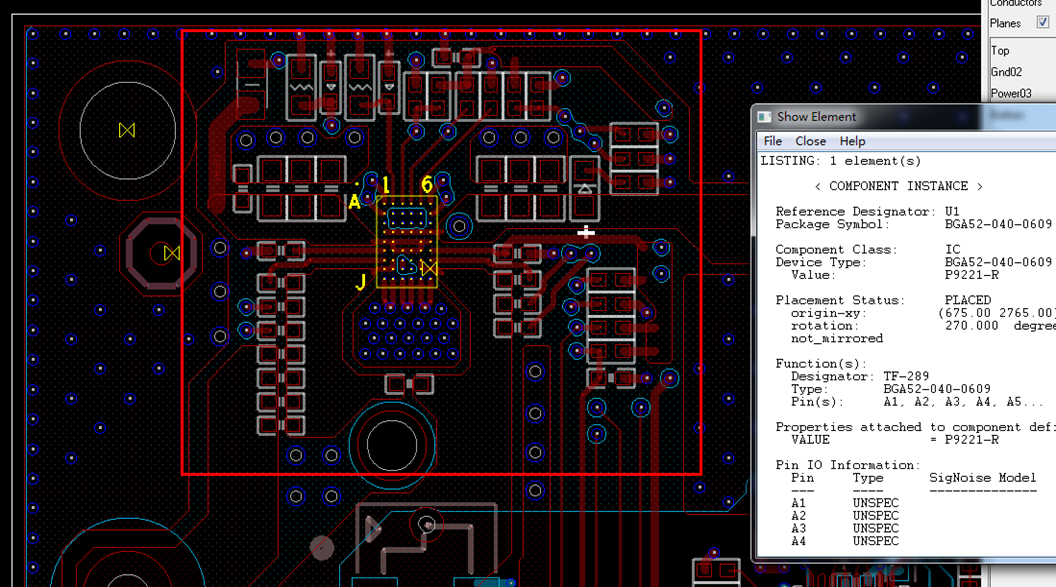

1、 除了結構固定器件,把無線充電模塊放在比較空曠、獨立的地方,其它器件盡量遠離P9221-R;

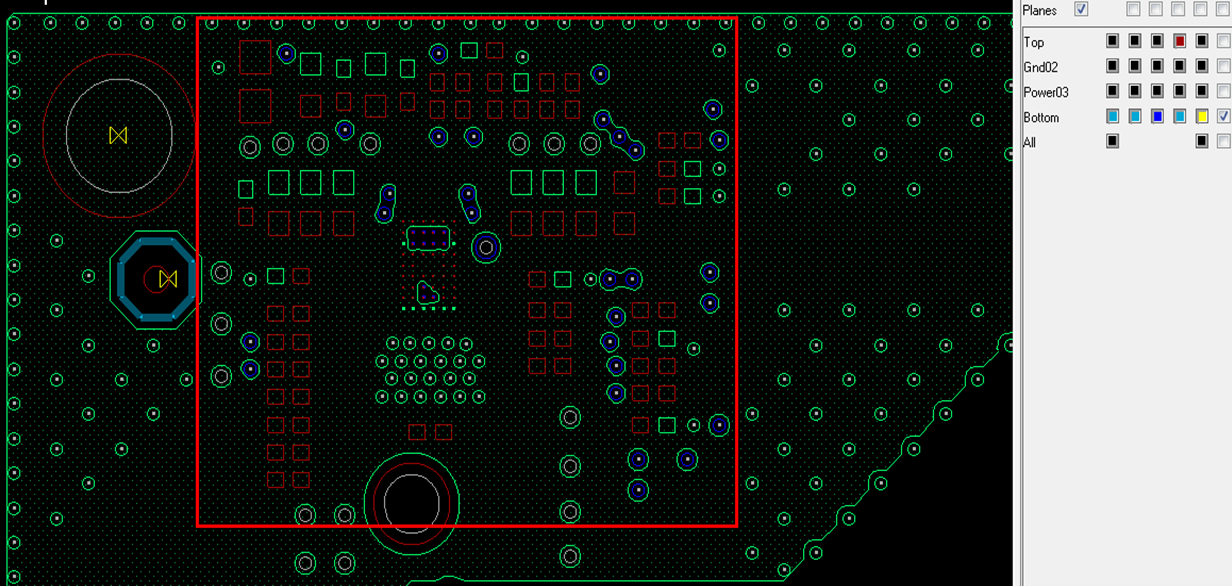

2、 考慮散熱,盡量使用較大的孔並開阻焊;BOTTOM麵鋪一個完整地平麵,並盡可能增加地過孔,加強散熱;

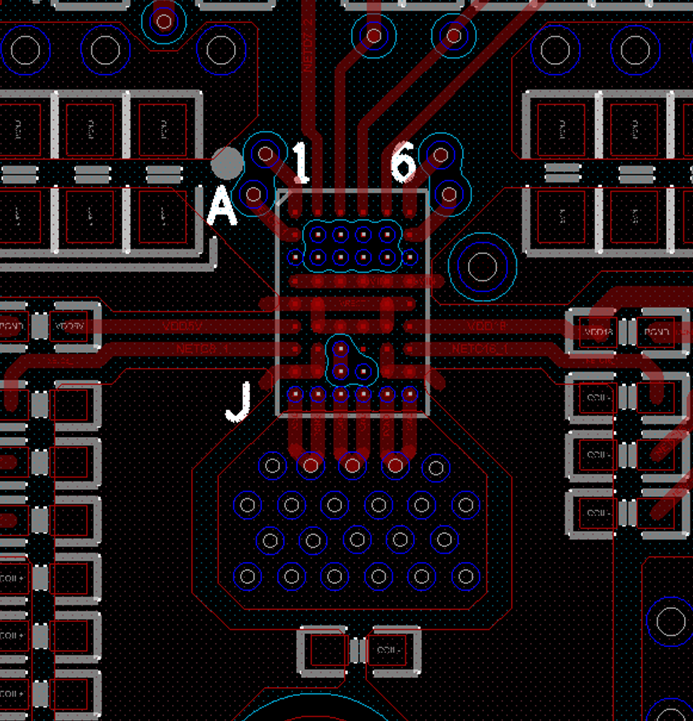

3、 0.4MM的BGA出線,因客戶考慮成本,不希望采用HDI設計;經過與工廠的溝通,最終采用盤中孔設計(板厚1.2MM,過孔采用6MIL的鑽孔,12MIL的盤),滿足BGA的出線;(注:此處用的是極限工藝,需要提前和工廠確認是否能加工)
