25G PCB通信主控板
發布時間:2025-10-06 08:40:27
|
類別 |
25G PCB通信主控板 |
|
產品所屬行業 |
通信產品 |
|
主要芯片 |
Xilinx(賽靈思):XC7A200T-2FFG1156C NXP/ Freescale:P1022NSN2HFB CTC7132 |
|
單板類型 |
通信主控板 |
|
Pin數 |
12714 |
|
層數 |
14 |
|
最高信號速率 |
25Gb/s |
|
難點 |
1、 項目周期急,要求兩周完成,並且還要進行25G高速信號、電源仿真,留給設計的時間隻有一周多一點; 2、 高速信號比較多,而且線序比較交叉,布線層麵規劃和走線難度比較大; |
|
我司對策 |
1、 合理製定設計計劃,在布局、布線階段安排多人協助處理;與SI緊密配合,前仿指導加後仿驗證,節省後續優化時間; 2、 因高速線較多且部分線交叉,經評估,最終選擇14層並采用部分背鑽來設計,以滿足出線及性能要求,層疊如下:

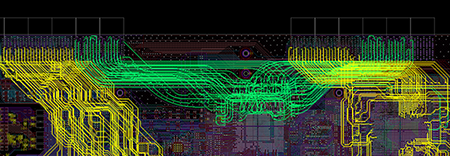

25G信號優先走14/12/10層;部分因交叉限製走在8/5層的,背鑽設計;

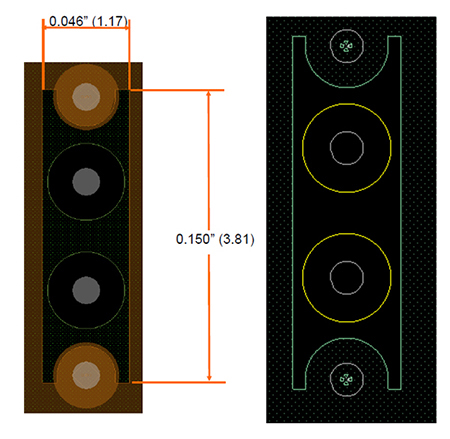

背板連接器處采用高速連接器廠商推薦掏空方式:
|
