產品一站式PCB設計-手機端

VR單板設計案例

發布時間:2025-10-06 08:42:32




類別

VR

產品所屬行業

數碼產品

主要芯片

CPU:三星S5E8895

電源芯片:PMU S2MPS17X01

WIFI芯片:AP6356SDPR

單板類型

任意階HDI

Pin

3611

層數

10

難點

1、 單板空間有限,且主要模塊需要加屏蔽罩,密度較大(pins/sq in大於330);

2、 主要芯片PITCH都是0.35MM及以下的,空PIN少,出線難度大且加工難度大;

3、 CPU小電源特別多,空間有限;

我司對策

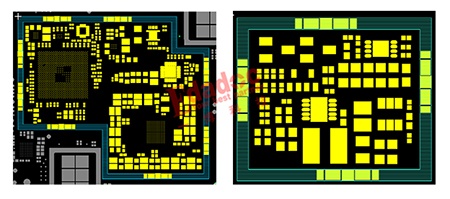

1、 CPU和PMU放在表層,規劃在一個屏蔽罩內;電池給PMU供電的模塊放在底層,如圖:

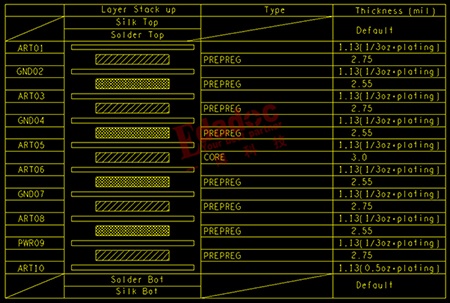

2、 根據芯片的出線及電源情況,最終確定用10層任意階設計,最小線寬線距做到2/2MIL,並提前和工廠溝通確認加工參數,以滿足實際的加工能力,具體層疊如下:

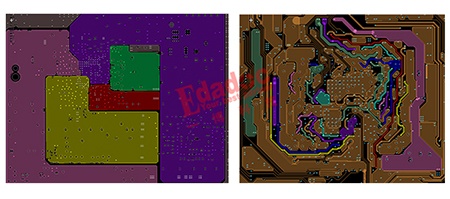

3、 給CPU供電的大電流都規劃到電源層,保證銅皮寬度,不會被走線打斷,滿足載流需求,其它小電源在信號層處理;
