高速背板設計案例
發布時間:2025-10-06 08:43:25
|
類別 |
高速背板 |
|
產品所屬行業 |
網絡產品 |
|
單板類型 |
背板 |
|
Pin數 |
18173 |
|
層數 |
34 |
|
最高信號速率 |
56G |
|
難點 |
1、 信號線速率高,對於板材選用有很大局限;單板高速線多,對層數和成本又有控製; 2、 單板上有48V高壓電源,電流大; 3、 結構限製,布線和電流瓶頸多;單板高速線之間的互穿,串擾嚴重; 4、 背鑽設計; |
|
我司對策 |
1、 由於單板大部分都是56G的高速線,部分的25G、10G的信號,經過我司SI仿真,為保證信號質量,我們推薦用M7NE板材,減小損耗; 2、 單板高速線經評估後需要14個布線內層;電源電流較大,規劃了2個電源層(2OZ),總設計34層,板厚6MM,具體層疊如下:

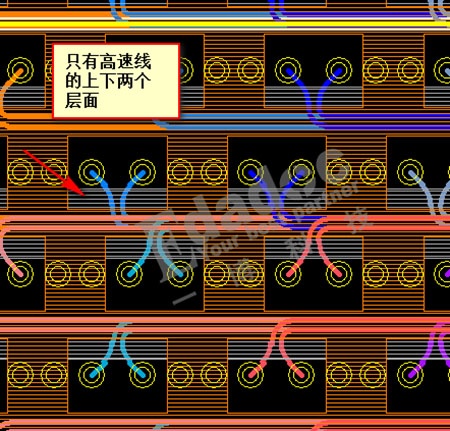

3、 48V高壓電源保證期相鄰層有自身的回流高壓GND,如電源走在第2層,它的回流GND放在top層;由於電源較大,其它層有加強,對應相鄰的層鋪上回流GND;同時與板內大地保持足夠的安全間距(挖空幾層); 4、 單板信號速率高,考慮TX穿RX連接器銅柱的串擾,把連接器(如連接器在BOT層)裏麵的線走在上麵的層,外麵的走在下麵的層,這樣背鑽的時候是從上向下鑽,就會把外麵的銅柱鑽了,避免走線穿銅柱帶來的串擾; 5、 高速線PIN角處有做焊盤優化;

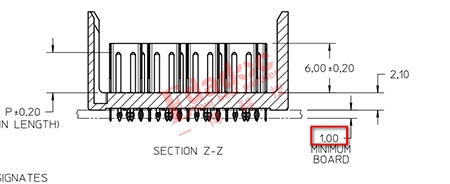

6、 因為高速連接器正反兩麵都有,考慮連接器PIN的STUB長度和背鑽,設計層疊時把電源層放在第2層和第33層,高速線走在單板的中間,這樣背鑽後的stub最短;
|
