產品所屬行業

汽車電子

主要芯片

XA2243PBGABL

LMK00804BPW

單板類型

毫米波雷達

Pin數

3156

層數

10

最高信號速率

77GHz

難點

1、 該項目的毫米波屬於77GHZ高頻，32個接收天線和24個發送天線需要嚴格的包地和加伴隨地孔；

2、 單板結構和天線位置已限定，天線的繞線空間有限；接收天線與發送天線在包地孔的同時需要各種等長，且等長控製嚴格（1mil）；

3、 功分器的做法很嚴格，需完全滿足GUIDE要求；

4、 天線區域基本將整板區域占完，其他數字和電源區域難處理；

其他

我司對策

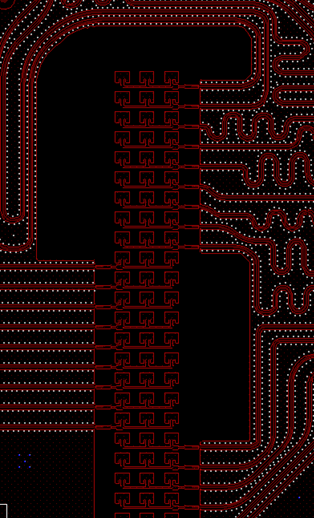

1、 包地孔和間距有嚴格要求，設計時采用Via_Arrasy 的命令，利用軟件嚴格控製天線的伴隨地孔的間距，避免手工添加的誤差；

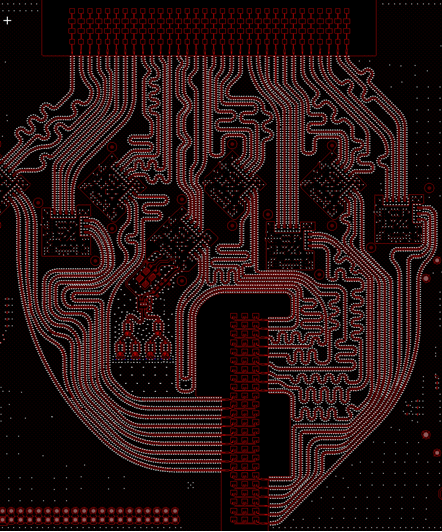

2、 因為板框和天線位置已固定，通過合理布置XA2243PBGAB的位置，留出盡量多的等長和包地空間，滿足嚴格的等長和包地需求；

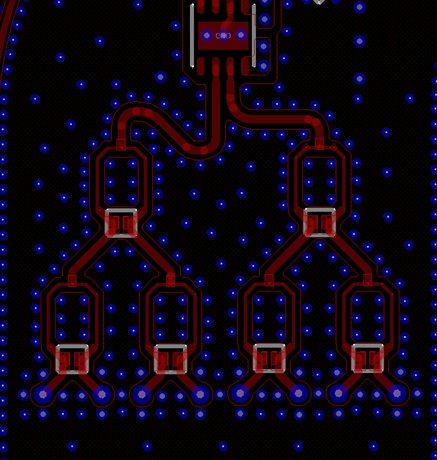

3、 功分器嚴格按提供的設計要求處理，因要嚴格參照dome設計，故將dome板的走線作成封裝導入設計，保證單板上的走線和dome完全一致，保證了客戶所需要的走線一致性，減少再次仿真確認；

4、 布局區域射頻和數字，天線部分全部集中在TOP層，數字和電源放置在BOTTOM層；層疊采用機械盲埋設計，采用1-2的機械盲孔將所有天線部分處理完，其餘的數字部分采用通孔或者3-10的機械盲孔進行設計，保證在板子的垂直方向上兩個區域互不幹涉，也保證了設計上的可行性；

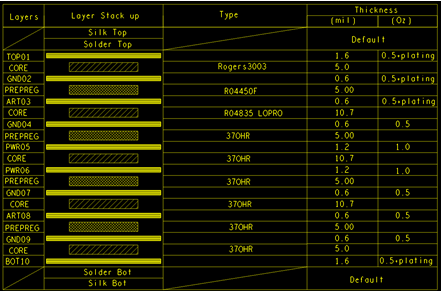

因天線部分頻率較高，層疊采用了混壓設計（Roges+370HR），滿足信號質量需求；
