醫療產品主控板設計案例
發布時間:2025-10-09 13:37:27
|
類別 |
主控板 |
|
產品所屬行業 |
醫療產品 |
|
主要芯片 |
1:Xillinx的XC7A200T_2FBG676I 2:兩個SSD硬盤 3:一個SOM扣板 4:一個電池 5:兩個USB2.0接口 6:一個HDMI接口 7:四個對外連接器 8:電源模塊若幹 |
|
單板類型 |
醫療產品 |
|
Pin數 |
6155 |
|
層數 |
12 |
|
最高信號速率 |
10G |
|
其他 |
主要信號介紹:PCIE4.0,SATA,PCIE3.0,SERDES,HDMI |
|
設計難點以及我司對策 |
1:表層扣板以及SSD硬盤所占區域太大,變壓器以及PHY芯片難以靠近連接器

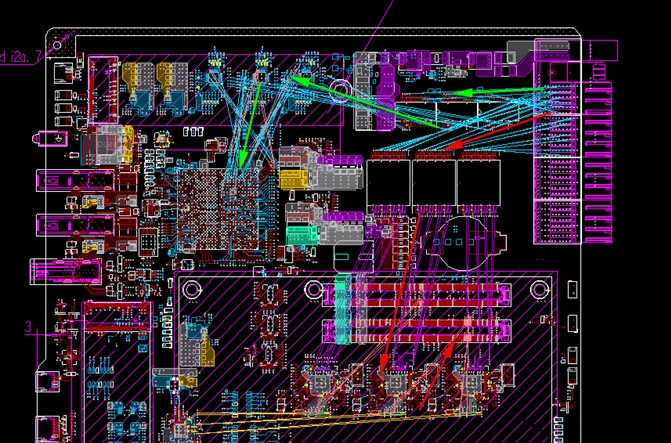

解決方案:在不影響24V通道的情況下,將變壓器卡在右上角放置,預留空間做分割,PHY芯片隻能按照飛線方向,大致將其放在SSD的背麵以及扣板的底下。其主要路勁如下圖紅色以及綠色箭頭所示:
2:光耦太多,也需要靠近對外連接器 解決方案:光耦最優位置是變壓器所在的位置,但是變壓器超過底層限高4.5mm,且扣板底下僅1mm限高,光耦超高,故隻能考慮將光耦放置在扣板的底層。客戶覺得這個位置效果不佳,故直接刪除部分光耦,換成防護器件。 3:10G信號stub不滿足 解決方案:新增兩個層,就能多一個最優層,將SERDER信號分層走在兩個最優層,RGMII信號走第三層以及底層。下方PCIE的信號通過兩個最優層,底層走變壓器到下方PHY芯片的差分,第三層走時鍾。表層走變壓器到上方PHY芯片的走線。 4:SATA信號有8inch,走線過長影響速率 解決方案:將板材換成M6G高速板材 |
