趙理工接通了電話，是PCBA工廠美女饒蕭蕭打過來的，說板子上的光標點有異常，貼片時無法精準對位，可能要開治具焊接。

趙理工說我十分確定我工藝邊加了光點，並且還是很多個，為什麽還要開治具，是不是評估時出了錯。

饒蕭蕭說理工，你別著急，聽我給你嘮嘮嗑。

光學定位點的名詞解釋：

學名：PCB光學定位點

別名：基準點，光標點，mark點等（外號比較多）

英文名：fiducial mark

作用：

它設計在PCB上，在PCB裸板製造時用於精準對位和測量，在PCBA應用於自動貼片機上的位置識別，給表麵貼裝工藝的所有步驟提供共同的可測量點，保證了SMT設備能精確的定位PCB板元件。

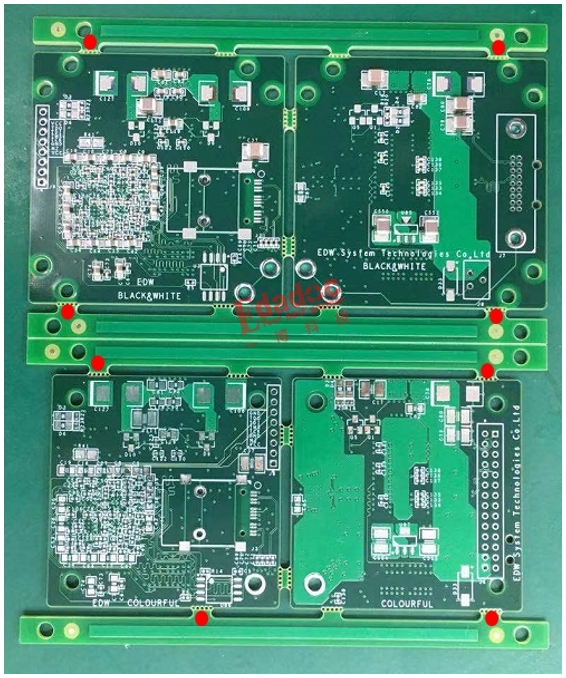

下圖為我們PCB上常見的光學點。如果你實在看不清楚可以來個局部特寫。

從上圖我們可以看出SMT貼裝流程如下：

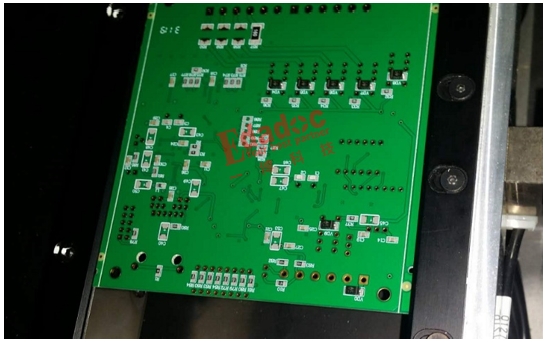

1、接駁台軌道與貼片機軌道對接，板子通過軌道進入貼片機時，會經過接駁台傳感器，該傳感器離軌道邊緣距離為24.5mm；

2、貼片機軌道為上下夾邊結構，當板子到達預定區域後，軌道夾邊將板子夾緊固定，夾邊安全距離為4mm；

3、貼裝前相機會對板子上Mark點進行照相識別。

4、根據相機識別到的Mark圖形，進行基準校正，校準完畢後啟動貼裝程序。

5.光點的淨空區一定要幹淨，不要有其它物體來參與。

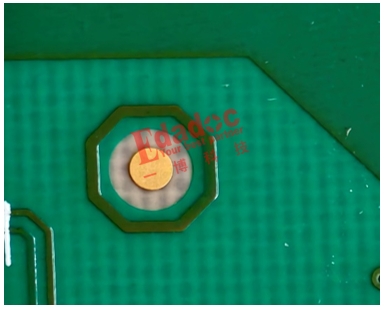

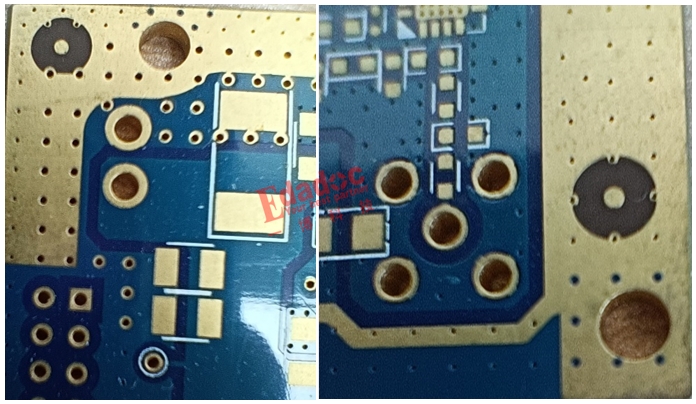

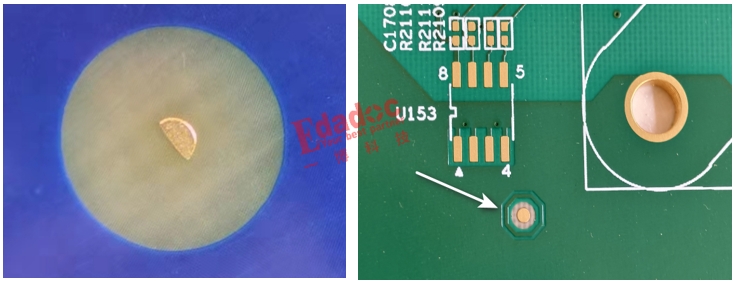

你能看到下圖光點靜空區裏麵真得淨空嗎。

特別是圖三，注意光點中心距離板邊的間距太近，小於3.5mm時，容易在貼片時被軌道夾住，從而導致SMD貼裝無法正常進行。

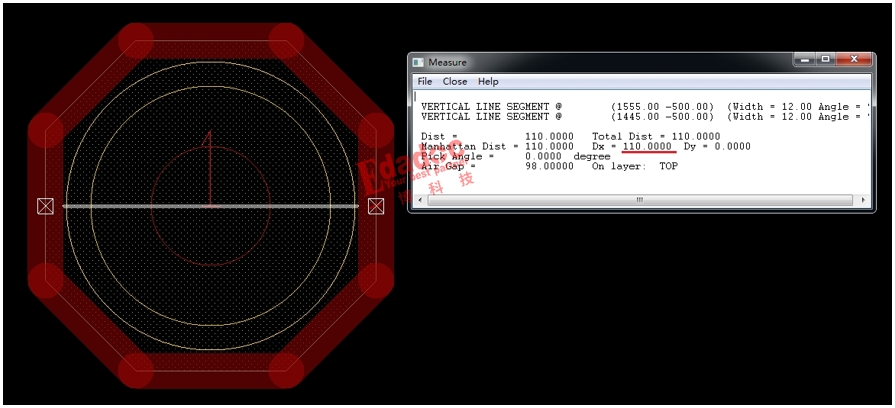

光學點在空曠區域最好要添加保護環，防止在生產時，光點被損壞或被撞掉。

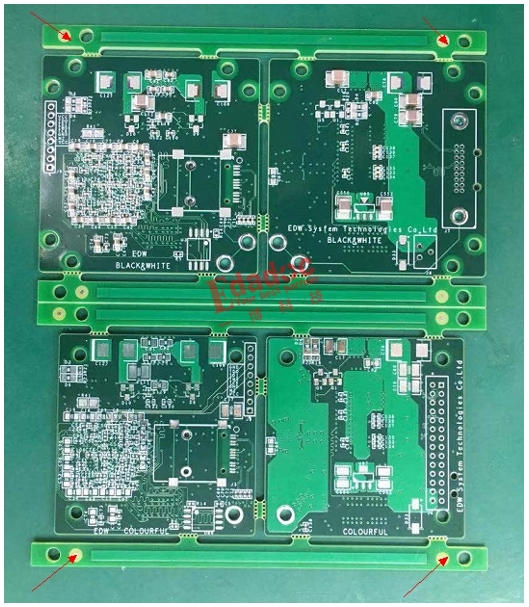

讓我們回過頭來看下趙理工的設計，PCB單板內無光點設計，工藝邊有，但是箭頭指示的地方，到板邊的距離為2.5mm，貼片時被貼片機的軌道夾住，無法光學識別，中間有四個光點可以用，但是在一條直線上，無法精準定位，光學點一般在PCB板內或工藝邊做成L型分布，方便精準定位。

從上圖可以看出，雖然PCB上工藝邊都有放置光學點，但是隻有PCB中間工藝邊上的光點可以使用，其它地方的都距離板邊太近，且集中在一起，接近一條直線，容易導致貼片機對位不準或異常。

5mm的工藝邊，光學點到板邊的距離小於3.5mm，隻有2.5mm.。

如下圖所示，軌道夾邊安全距離最小為3.5mm。

工廠建議修改光點的方案，Mark點推薦設計位置。

饒蕭蕭說這個板了我來想辦法解決，不過要開治具焊接，你要有個心理準備，成本會上升。
