申威3231單板設計案例

發布時間:2025-10-06 08:45:56




類別

服務器主板

產品所屬行業

通信產品

主要芯片

1、 申威SW3231

2、 橋片:Broadcom    PEX8748

3、 雙路CPU帶32個DIMM;

4、 USB3.0接口,PCIE插槽,萬兆WX1820,千兆WX1860A2;

單板類型

服務器主板

Pin

38365

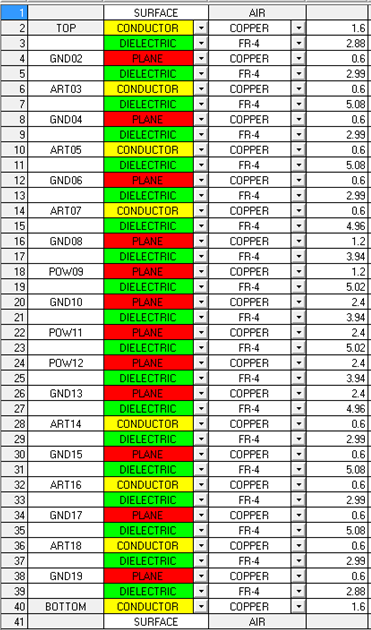

層數

20

最高信號速率

1、 兩個CPU互連的DLI信號:28Gbps

2、 PCIE4.0:16Gbps

3、 DDR4

難點

1、 板卡信號速率最高28Gbps,阻抗匹配是個難點;

2、 板卡主電源為0.75v,電流275A,典型的低電壓大電流設計;

其他



我司對策

1、 對於高速線換層過孔帶來的阻抗不連續,通過SI仿真,選擇合適的過孔(BGA內采用8-18-26的過孔);同時為了滿足阻抗匹配,對過孔做了反盤優化處理,讓過孔阻抗盡量接近走線阻抗;

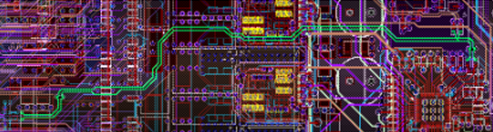

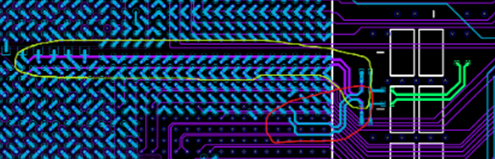

2、 BGA內部出線采用neck方式出線,neck下的等長采用非常規設計,在等長補償的地方,加粗線寬,以減小阻抗突變(客戶特殊做法,實際的效果需要具體評估,不能一概而論);

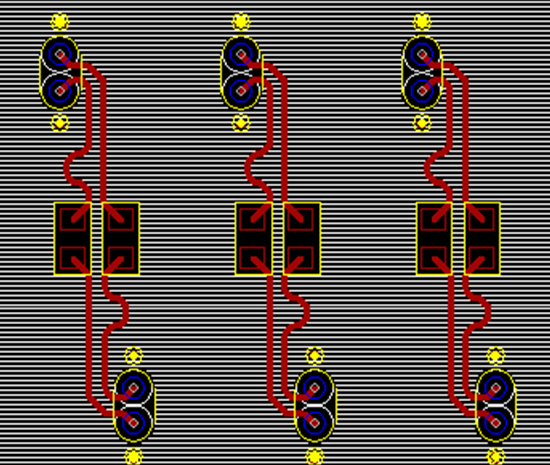

3、 耦合電容考慮阻抗匹配,做隔層參考,將電容pin下方第二層掏空,參考第三層平麵,從而更接近設計阻抗;

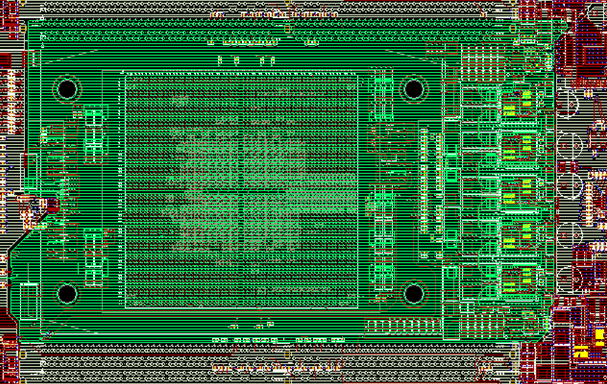

4、 CORE電源規劃了2層2OZ平麵,保證滿足其載流要求;結合SI仿真結果,盡量增大電源平麵,有空間的層麵能補的也補上;







5、 反饋方式選擇遠端反饋;






6、 同時在CPU處采用兩種采樣點進行采樣:
