基於Orin芯片的智能駕駛設計案例
發布時間:2025-10-09 12:06:31
|
類別 |
智能駕駛 |
|
產品所屬行業 |
智能駕駛 |
|
主要芯片 |
Orin |
|
Pin數 |
29320pin |
|
層數 |
12層 |
|
主要信號以及速率 |
LPDDR5 3200Mbps Pcie4.0 16Gbps
|
|
難點 |
1、 LPDDR5的設計,速率3200Mbps,手冊要求需減小stub,且每根信號換層位置要打換層過孔; 2、 Orin芯片所需電源通流較大,50A以上的電流有好幾路,電源的通流設計是一大難點; 3、 攝像頭模塊的設計,這部分信號是速率是6G的信號,既有載流需求,也需要嚴格進行阻抗控製;
|
|
對策 |

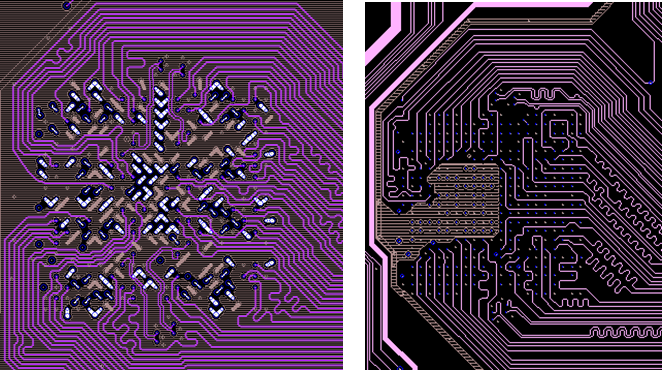

1、 由於單板上LPDDR5用的是鎂光的MT62F1G64D8EK ,這個顆粒是0.65mm Picth的BGA,用通孔設計的話,無法滿足手冊要求,故采用HDI設計,盡最大可能減小信號的Stub;而且用HDI設計的話,也能避免通孔打斷參考平麵的銅皮,有利於走線參考的連續性;

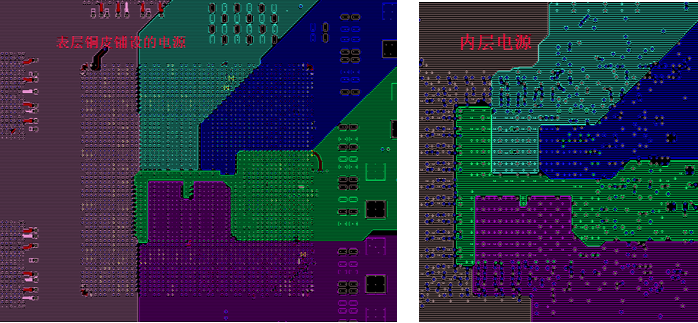

2、 電源通流方麵,由於板厚、疊層的限製(1.6MM板厚,12層),電源層銅厚隻有1Oz,單靠電源一層很難滿足所需通流;經內部多次嚐試,通過充分利用其它走線層的空間加強,來滿足通流,經初步仿真,基本達到芯片手冊要求;見下圖所示,不同顏色代表不同電源

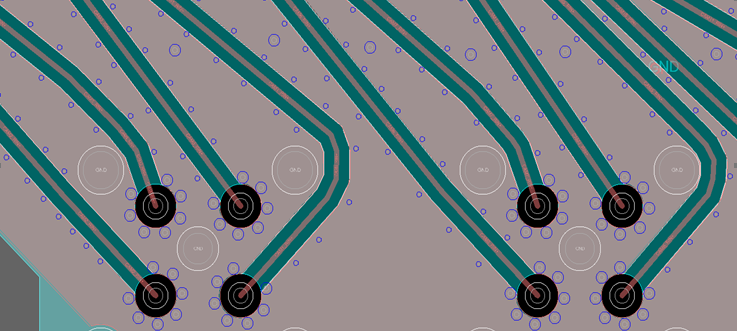

3、 攝像頭模塊的GMSL信號速率6Gbps,基於此速率,肯定是要控阻抗,且按高速處理。但是此信號還有載流需求,常規的阻抗線線寬無法滿足載流需求;綜合考慮通過隔層參考設計,既能控阻抗又可以讓信號走較粗的線寬,滿足載流需求。
|
