高速先生成員-- 黃剛

這不馬上就要過年了嘛，高速先生就不打算給大家上難度了，整一篇簡單但很實用的文章給大夥瞧瞧好了。相信這個標題一出來，尤其對於PCB設計工程師來說，心就立馬涼了半截。他們辛辛苦苦進行PCB的過孔設計，高速先生居然說設計多大的過孔他們不關心！另外估計這時候就跳出很多“挑刺”的粉絲了哈，因為翻看很多以往的文章，高速先生都表達了過孔孔徑對高速性能的影響是很大的哦！咋滴，今天居然說孔徑不關心了？別，別急哈，聽高速先生在這篇文章中娓娓道來。首先還是要對各位設計工程師的設計表示肯定，畢竟像我們公司有非常非常多資深的設計工程師，在現在行業內動不動就二三十層的高速項目板盛行的年代，我們工程師每塊都完成的非常出色。正如上篇文章《鏈接文章不是！讓高速先生給個過孔優化方案咋就那麽難嗎？》所言，過孔的很多參數都影響了高速的性能。但是隻要是多層板就肯定會有過孔嘛，說明工程師們對於高速過孔的設計還是非常的到位的，必須要先點個讚！





設計孔徑、完成孔徑和鑽孔孔徑這三個孔徑到底一樣不一樣嘛？那我們先說說設計工程師接觸最多的設計孔徑唄。我們以一個測試板上的差分過孔的設計和仿真包括加工來給大家理清這三個名字哈！

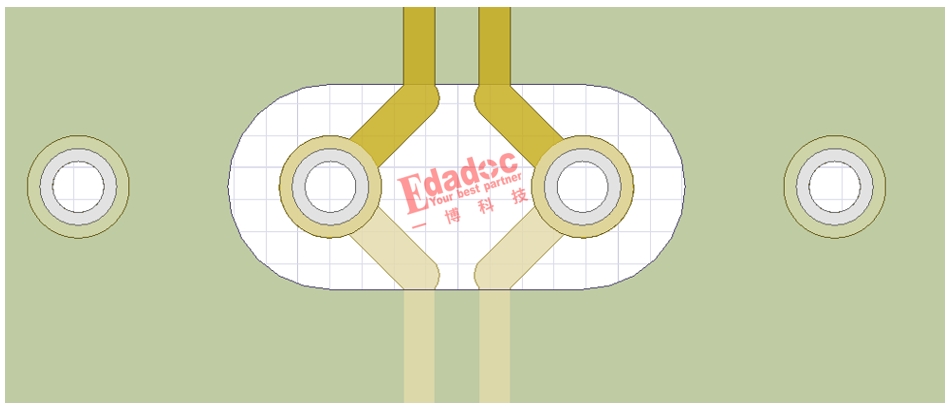

首先對於設計工程師來說，在layout版圖上打的過孔的直徑就稱為設計孔徑，就像下麵這對差分設計例子一樣，設計工程師打了一對差分過孔，然後去show過孔的屬性，看到過孔的孔徑是8mil，這個8mil就是設計孔徑了。





設計孔徑估計大家都知道，那麽完成孔徑呢？啥叫完成孔徑啊，到底完成了啥？我們知道過孔用鑽刀鑽完之後，其實在Z方向上還不是導通的，需要在電鍍這個環節把過孔孔壁鍍上銅，這樣就是導通的過孔。鑽刀長啥樣？其實就和你們平時看到的螺絲刀也大差不差，就是這樣子的。

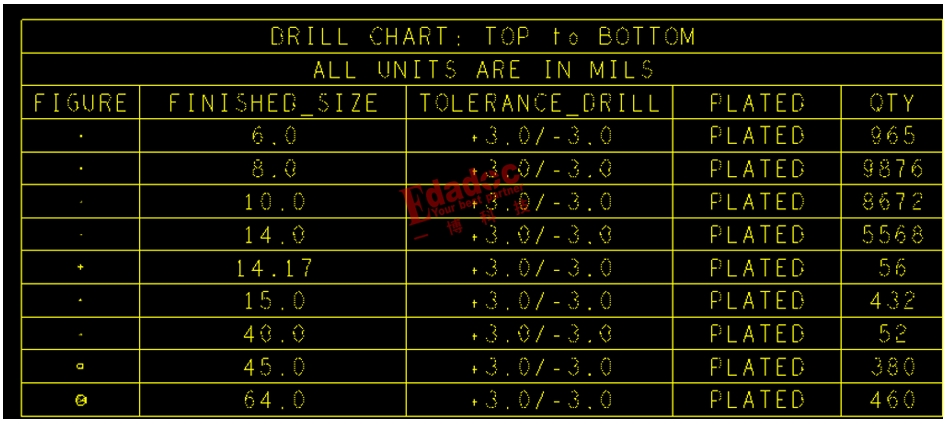

IPC的標準會告訴我們過孔電鍍的厚度在0.7mil左右。所以完成孔徑就是過孔電鍍後的孔徑了。我們也可以在設計文件輸出的鑽孔表上看到對完成孔徑的描述。





咦，這不和設計孔徑一個概念嘛！的確，對於設計工程師來說，會把設計孔徑和完成孔徑等同起來。就像上麵那對差分過孔，設計孔徑是8mil，在這個鑽孔表上顯示的完成孔徑也是8mil。事實上，設計孔徑和完成孔徑其實也不是一定一樣哈，加工上還是要看看電鍍之後的情況，隻不過我們可以認為大體一致而已。

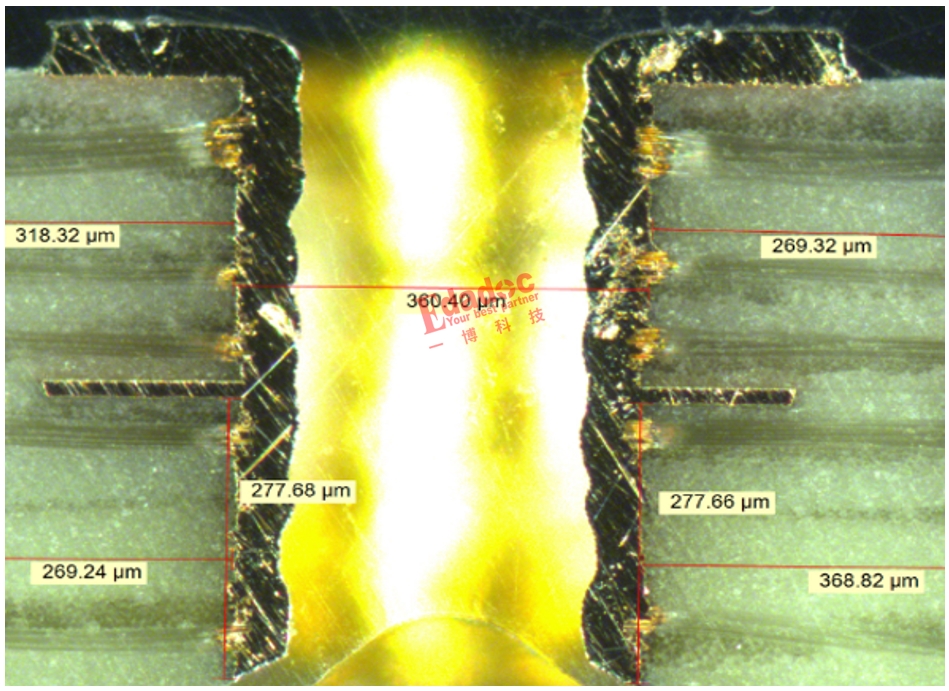

好，那最後就是鑽到孔徑了哈。其實上麵已經說到了，那就是一開始用上麵的那把鑽刀鑽的那一下的孔徑，再說白一點，就是這把鑽刀的直徑了。由於鑽刀鑽完後要進行過孔電鍍，電鍍後的孔徑是完成孔徑，然後設計工程師又把設計孔徑和完成孔徑等同起來。所以孔徑大小來排序的話，那就是鑽刀孔徑>完成孔徑≈設計孔徑了。下麵是一張切片的過孔圖，能清晰的看到鑽刀孔徑和完成孔徑的區別。

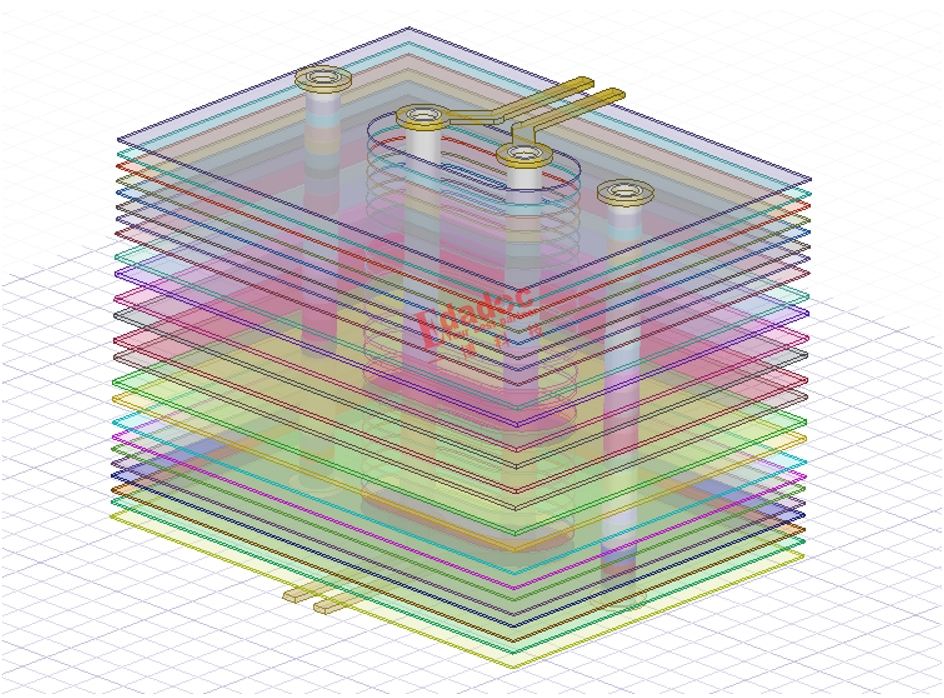

媽呀，說了那麽多都沒進入SI的正題啊！粉絲都不耐煩啦，紛紛等著高速先生怎麽解釋自己說過的設計孔徑不關心這個說法啦！馬上安排哈，我們把上麵的這對差分過孔提取到3D模型裏去，就是下麵這個了。

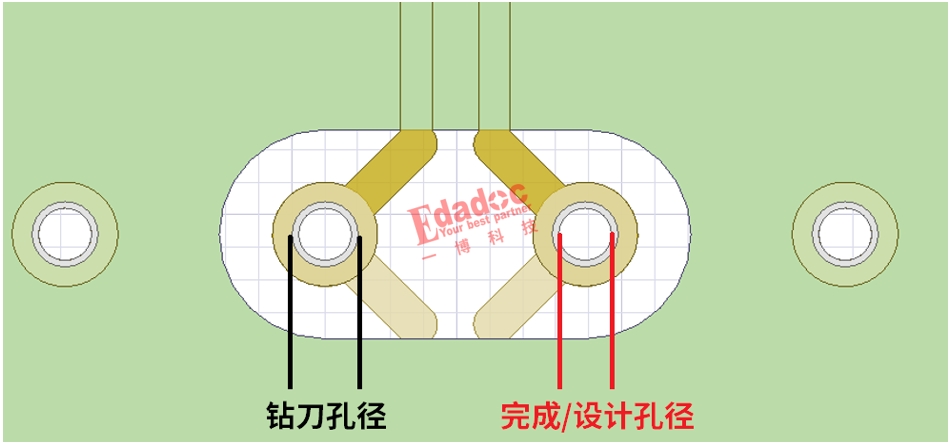

按照常規板廠的流程，如果設計工程師在版圖上約束完成孔徑是8mil的話，那麽大部分一線的板廠會用10mil的鑽刀進行鑽孔，然後把電鍍後的過孔做到我們要求的8mil。所以我們從俯視圖就能看到鑽刀孔徑比完成孔徑大2mil的直徑。下圖大家可以放大來仔細看看標注的位置哈！

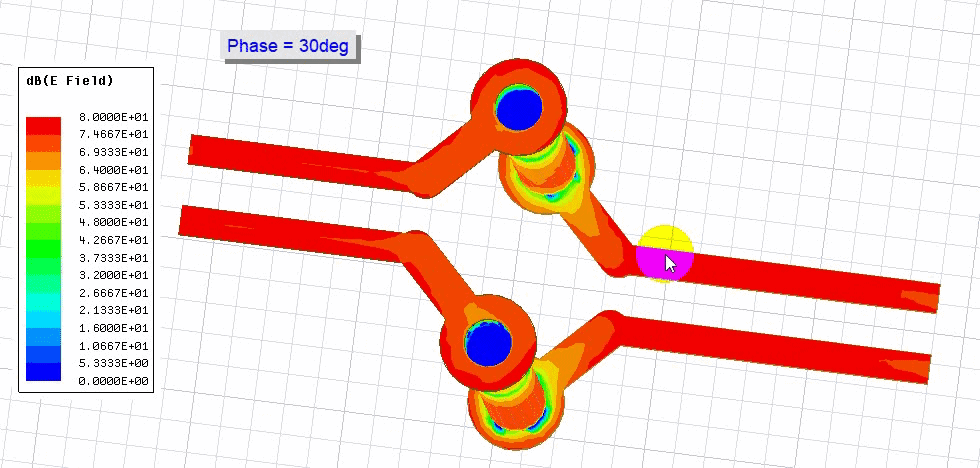

為什麽我們說不關心設計孔徑也就是上圖紅色標注的直徑是多大呢？我們首先對上麵這個模型進行仿真，仿真結束後不急著看過孔的阻抗，先看看電磁場在過孔的分布情況。為了讓大家有更直觀的感受，我們把電磁場在過孔的分布結果做成一個動圖，就是下麵這個。





哪裏是重點呢？我們可以看看藍色的位置，也就是沒有電磁場能量分布的地方。然後大家就會驚奇的發現，在過孔的內壁居然是沒有能量分布的！



當然大家會驚訝是因為可能不知道一個SI的基本理論，那就是趨膚效應。用通俗易懂的話翻譯就是，當傳輸的信號達到了一定頻率之後，能量就不會像直流一樣均勻分布在過孔的每個角落了，而是會慢慢集中到過孔的外表麵去。哪個麵算外表麵呢？就是靠近回流地過孔方向的那一麵。然後一定頻率是多少呢？真的低到大家不信，基本上從幾百MHz的低頻開始，就有比較強的趨膚效應了。



既然能量都不會在過孔的內表麵走，沒有能量到的地方就意味著這個地方不影響過孔的性能。內表麵是哪裏呢？說的就是過孔的完成孔徑，也就是工程師說的設計孔徑的位置了。



那既然能量都集中到了外表麵，就不難得出結論，到底是哪個孔徑對過孔的影響最大了吧。必須就是鑽孔孔徑了。剛剛也說了，對於8mil的設計孔徑而言，大多數一線板廠會用10mil的鑽刀去鑽孔，如果是二線的板廠用更大的鑽刀就對過孔的影響可就大了。我們再建一個模型，模擬用12mil的選鑽刀去鑽孔，但是同樣也能電鍍成8mil的完成孔徑，也就是它這樣搞其實也沒違反我們的約束的case。





我們仿真10mil鑽刀和12mil鑽刀去鑽孔，然後都電鍍成8mil的兩個過孔模型的性能。從TDR阻抗的角度上，12mil的鑽孔阻抗差不多比10mil鑽孔低10個歐姆！對，你沒看錯，有接近10個歐姆的差異！





這就是高速先生所說的我們不關心高速過孔的設計孔徑的來龍去脈了。其實這個案例一方麵是設計工程師不了解鑽孔孔徑才是對過孔產生最大影響的因素這個問題點，另一方麵，對過孔的加工過程也不夠了解。對於板廠來說，如果能用更大的鑽刀進行鑽孔，就相當於放鬆了加工厚徑比的要求，降低了加工難度。但是從信號質量角度說，明顯我們看到鑽孔孔徑的加大對過孔性能的影響是巨大的，因此問題就變成了板廠能不能用我們預期的更小鑽刀去鑽孔的問題了。所以友情提示一下，假設你們設計8mil的過孔，板廠的EQ回來寫著用12mil的鑽刀去鑽，最後電鍍成8mil，大家千萬別隨便同意哦！最後再加上一句哈，對於厚徑比的加工要求，我們板廠是非常有信心的，有需求的粉絲可以谘詢下我們板廠的加工能力哈，絕對不會讓大家失望！
