別讓孔偏毀了信號!PCB 背鑽的 XY 精準度如何做到分毫不差?

發布時間:2025-07-14 17:29:00

在 PCB 背鑽的微觀世界裏,每一次鑽頭的起落都像是在毫米見方的 “畫布” 上繡花 ——讓鑽尖精準對準微米級的靶心,確保 XY 方向的精度,又要在多層板的 “肌理” 中深淺有度,既不能多鑽一絲損傷有效銅層,也不能少鑽一毫留下信號隱患,這麽嚴苛的要求,生產是怎麽做的呢?今天帶大家走進香蕉视频污视频工廠,一起揭秘。



高速先生成員--王輝東

上期文章SI大神黃剛寫一篇在於背鑽STUB的文章《仿真結果天下無敵,板廠加工讓你一敗塗地》,十分火爆,講了香蕉视频污视频PCB新工廠做出來的背鑽stub的效果特別好(2MIL左右),一次就過了測試。

那麽究竟這麽短的STUB工廠是怎麽加工出來的的呢,我們今天就深入鑽孔車間,從最基本的的原理和操作,來為大家揭謎。

背鑽的作用是什麽

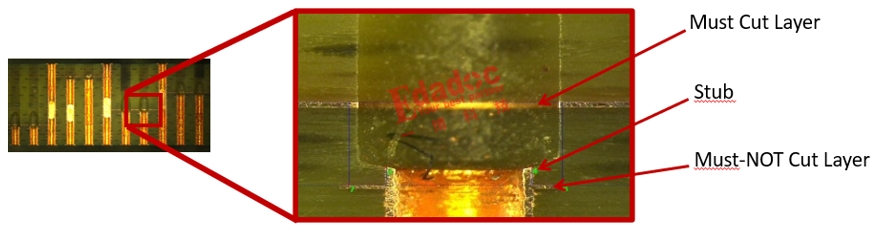

背鑽的核心作用:解決 Stub 對信號的負麵影響

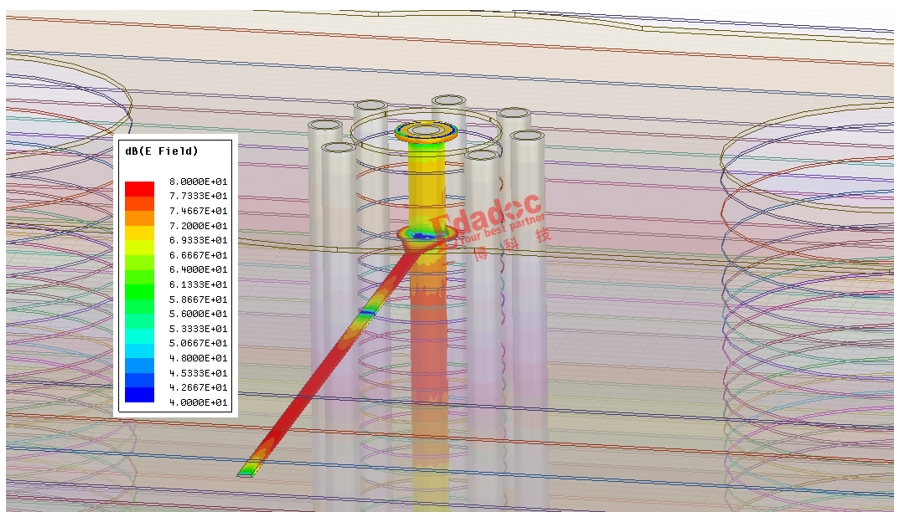

從上圖中我們可以看出,Stub 看似是無用的銅柱,但在高速信號傳輸場景中,會成為嚴重的信號幹擾源,具體影響如下:

1. 導致信號反射與損耗

  • 高速信號(如 10Gbps 以上的以太網、DDR 信號)在傳輸時,Stub 相當於一段終端未匹配的傳輸線。當信號到達 Stub 的末端時,會因阻抗不連續(Stub 的特性阻抗與主傳輸線不一致)發生信號反射,導致信號波形失真(如過衝、振蕩)。
  • 反射信號與原始信號疊加後,會降低信號的信噪比(SNR),可能引發數據傳輸錯誤(如誤碼率上升)。

2. 增加信號延遲與串擾

  • Stub 本身具有寄生電感和電容,會改變信號的傳輸延遲(Time Delay),尤其在高頻場景下,延遲可能超出時序要求(如高速芯片的 Setup/Hold 時間窗口)。
  • 相鄰 Stub 之間會通過電磁耦合產生串擾(Crosstalk,即一個信號的能量幹擾到相鄰信號,進一步惡化信號質量。

3. 影響 PCB 的散熱與可靠性

  • 多餘的 Stub 會增加 PCB 的銅層麵積,在高密度板中可能導致局部散熱不暢(尤其大功率器件附近)。
  • Stub 長期處於高頻信號環境中,可能因焦耳熱積累導致銅層疲勞,降低 PCB 的長期可靠性。

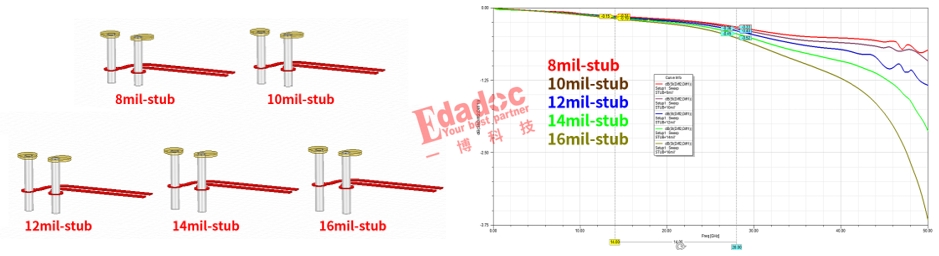

為分析背鑽stub所帶來信號的影響,我們的黃老師做了下麵的仿真分析,采用保留stub長度分別為,810121416mil,  進行研究。






分析結論:

 1.短孔和長孔比較可知,長孔增加了電感效應,增加了信號的衰減,因此PCB采用薄的介質好些。

分析結論:



 1.短孔和長孔比較可知,長孔增加了電感效應,增加了信號的衰減,因此PCB采用薄的介質好些。



2. 有無stub比較可知,stub增加了電容效應,增加了信號的衰減,因此盡量在頂  層走線換層,如果中間層換層去掉stub最好。






背鑽的加工流程

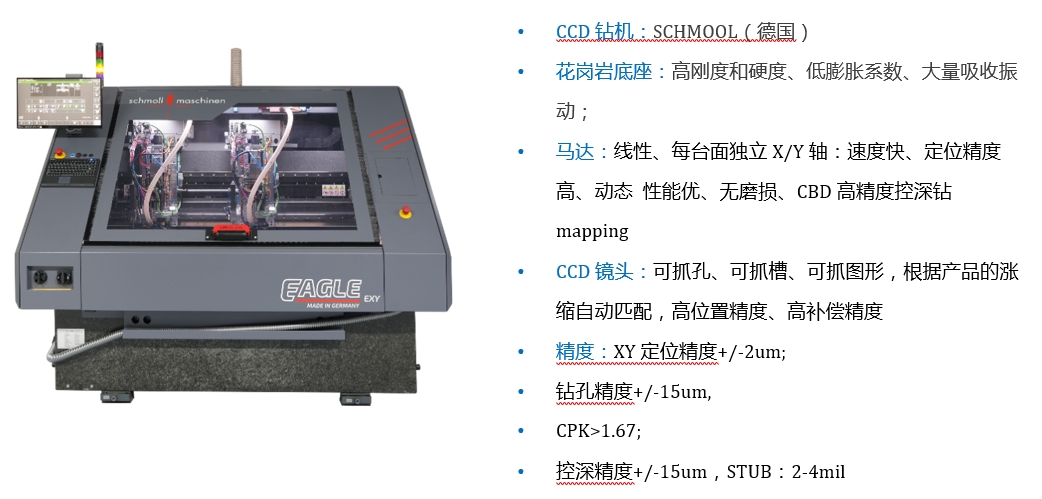

那麽PCB背鑽是用普通鑽機加工的呢,還是有其它的神器,我們這一期來講一講,背鑽的加工神器,CCD鑽機。

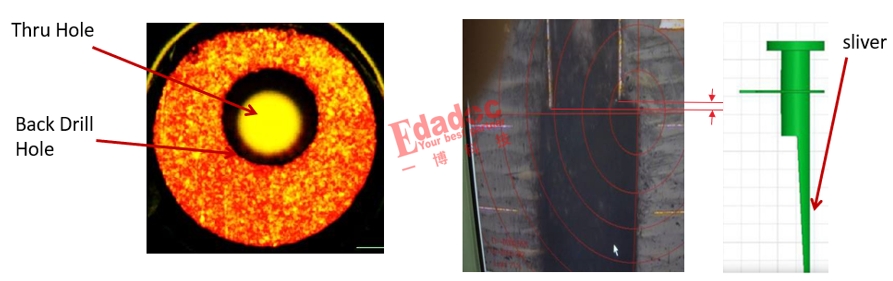

有很多工廠還是用普通鑽機去加工背鑽,結果XY方向有很大的偏移,如下圖所示;

孔偏導致孔銅鑽一半,看似工廠做了很多東西,又感覺什麽也沒有做, 信號質量就更不用說了。




PCB CCD 鑽機的核心原理- “視覺定位引導機械運動

CCD 鑽機是印製電路板(PCB)製造中用於高精度鑽孔的關鍵設備,其核心優勢在於通過CCD 視覺定位技術實現鑽孔位置的精準控製,滿足現代 PCB 對微小孔徑、高密度孔位的精度要求(通常定位精度可達 ±5μm 以內)。通過 CCD 視覺係統實時識別 PCB 的位置偏差,再由控製係統驅動機械結構動態補償,最終實現微米級精度的鑽孔。這一技術解決了傳統機械定位(依賴工裝夾具,易受 PCB 變形、上料誤差影響)的精度瓶頸,是現代高密度 PCB製造的必備設備。



係統

核心部件

功能

機械結構

工作台(X/Y 軸)、主軸(Z 軸)、機架

承載 PCB 並實現三維運動;驅動鑽頭旋轉鑽孔

CCD 視覺係統

CCD 相機、光學鏡頭、光源、圖像處理器

識別 PCB 上的基準點(Mark 點),計算位置偏差

控製係統

運動控製器、PLC、工業電腦

接收視覺係統數據,實時調整機械運動軌跡

驅動係統

伺服電機(X/Y/Z 軸)、滾珠絲杠

將控製信號轉化為高精度機械運動(速度 / 位置)



二、工作原理(核心流程)

PCB CCD 鑽機的工作過程可概括為上料視覺定位偏差補償鑽孔下料的閉環流程,其中CCD 視覺定位與實時補償是區別於傳統機械定位鑽機的核心。

1. PCB 上料與固定

  • 待加工 PCB送至工作台,通過真空吸附或機械夾具固定,避免鑽孔時因振動導致的位移。
  • 工作台通常為大理石材質(低膨脹係數),保證運動時的穩定性(減少溫度 / 振動對精度的影響)。

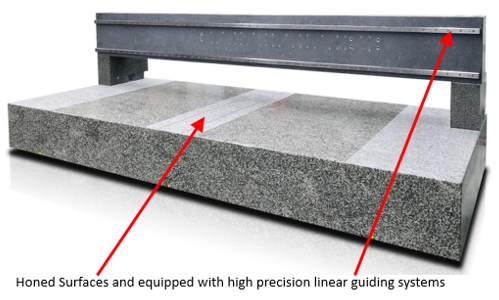

CCD鑽機使用用大理石底座,有如下幾點優點:

1.       9 噸質量實現減震

2.       花崗岩熱膨脹係數為 6μm/m°C 通過大理石低熱膨脹係數實現溫度穩定性。

3.       無需特殊的地麵基礎
機床置於特殊設計的減震元件上。




分析結論:



 1.短孔和長孔比較可知,長孔增加了電感效應,增加了信號的衰減,因此PCB采用薄的介質好些。



2. 有無stub比較可知,stub增加了電容效應,增加了信號的衰減,因此盡量在頂  層走線換層,如果中間層換層去掉stub最好。

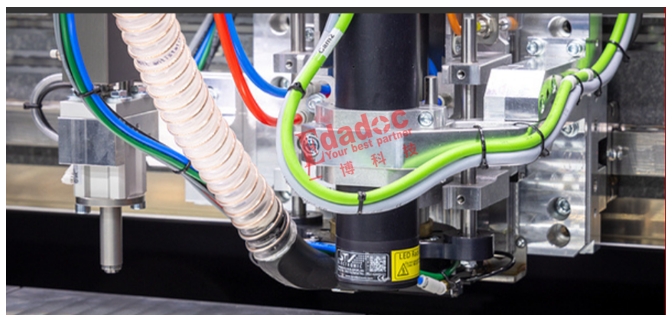

  • 圖像采集CCD 相機(通常為工業麵陣相機,分辨率 1200 萬像素以上)通過光學鏡頭(焦距根據 Mark 點大小匹配)對 PCB 表麵拍照,同時配合同軸光源(避免反光幹擾)照亮 Mark 點,確保圖像清晰。
  • 圖像處理與偏差計算:圖像處理器對采集的圖像進行預處理(灰度化、降噪、邊緣檢測),提取 Mark 點的實際坐標(像素位置);再結合 PCB 設計文件中的理論坐標(CAD 數據),計算出實際位置與理論位置的偏差值(ΔXΔYΔθθ 為旋轉偏差)
  •


3. 實時偏差補償

  • 控製係統接收視覺係統輸出的偏差值(ΔXΔYΔθ),通過運動學模型換算為工作台(X/Y 軸)的調整量。
  • 驅動係統(伺服電機 + 滾珠絲杠)實時驅動工作台運動,補償偏差(例如:若 Mark 點實際偏右 0.01mm,工作台則向左移動 0.01mm),確保鑽孔位置與設計坐標一致。

4. 高精度鑽孔

  • 定位補償完成後,主軸(Z 軸)帶動鑽頭(高速鋼、硬質合金或金剛石材質)高速旋轉(轉速通常 10,000-150,000rpm),根據設定的鑽孔參數(孔徑、深度)向下進給,完成單個孔的加工。
  • 單孔加工後,工作台根據下一個孔的坐標自動移動,重複視覺二次定位(若板內孔位密集,需多次補正)補償鑽孔流程,直至完成所有孔位加工。

5. 下料與檢測

  • 鑽孔完成後,工作台將 PCB 送至下料區,同時設備可聯動 AOI(自動光學檢測)係統,對孔位精度、孔徑尺寸進行抽檢,確保符合工藝要求。

核心技術:CCD 視覺定位的關鍵邏輯

CCD 視覺係統是實現高精度的核心,其定位邏輯可拆解為 3 步:

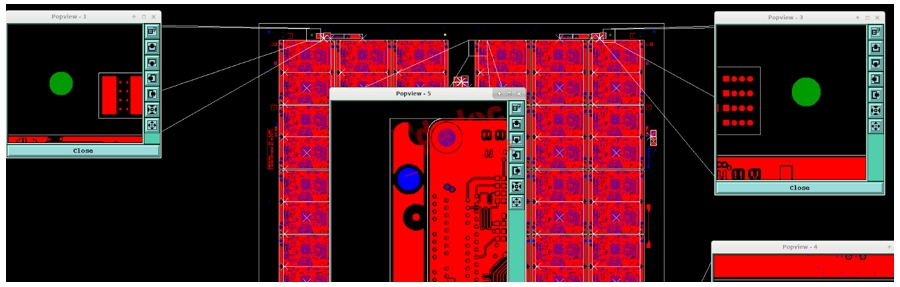

  1. 圖像特征提取
    Mark
    點設計為高對比度圖案(如銅層與基材的顏色差異),圖像處理器通過邊緣輪廓提取算法(如 Canny 算子)識別 Mark 點的幾何中心(像素級精度),轉化為物理坐標(通過像素 - 毫米標定係數換算)。
  2. Mark 點聯合校準
    單塊 PCB 通常設置 2-4 Mark 點(分布在板的不同位置),通過多個點的偏差計算,可同時補償平移偏差(ΔXΔY)、旋轉偏差(Δθ)和縮放偏差(因 PCB 熱脹冷縮導致的比例誤差),進一步提升定位精度。
  3. 動態定位與運動同步
    為避免工作台運動導致的拍照位置與實際鑽孔位置偏差,係統采用飛拍技術CCD 相機在工作台高速移動時同步拍照(曝光時間≤1ms),通過圖像匹配算法消除運動模糊,確保定位與運動的實時性(響應延遲≤10ms)。

工廠通常在發EQ時,總是建議要用更大的背鑽頭,背鑽孔到線的距離太近等問題,我們要問下你所在的加工廠有沒有用CCD鑽機。

有的工廠背鑽名頭選用D+8mil甚至更大,還有偏移。

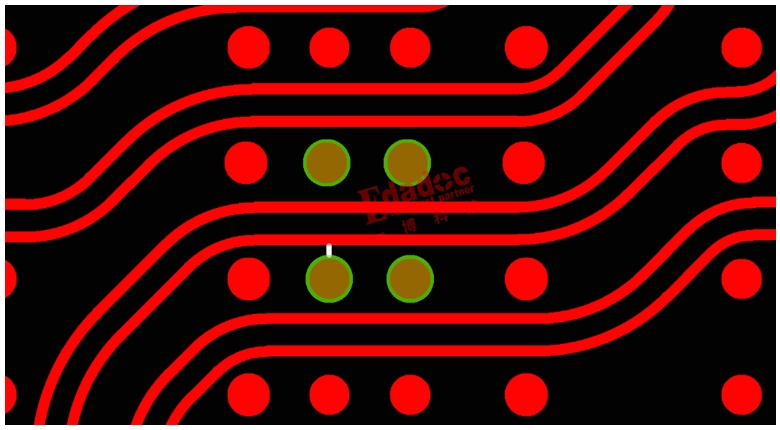

背鑽孔到線的原稿間距在12mil以上,還要改設計。




這一期先講CCD鑽機的原理,如何精準的控製XY方向的偏移,下一期我們講如何精準的控製Z方向的深度,大家如果感興趣,可以砸單來鼓勵。
