高速先生成員-- 黃剛

相信高速先生的粉絲都知道我們有差不多上千的設計工程師了吧。既然有那麽多人，那麽每天發生點奇奇怪怪的案例就是很不奇怪的事情了！一天下午，Chris正愁著下周不知道給大家看點啥文章的時候，百無聊賴中翻翻之前的案例，找到多年之前的一個看起來很正常，揭秘起來又感覺很有趣的高速設計案例，決定拿出來給大家分享下，讓我們成千上萬的粉絲一起後怕起來。

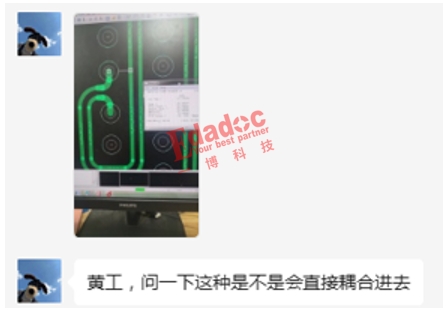

是的，我相信這個設計的確是很常見的做法，十個設計工程師可能有5個都曾經這樣做過。相信Chris一說出來，你們立馬就要對號入座了。想當年，這事情的開頭是源自於我司某分部的資深設計同事C君給Chris發過來的信息。

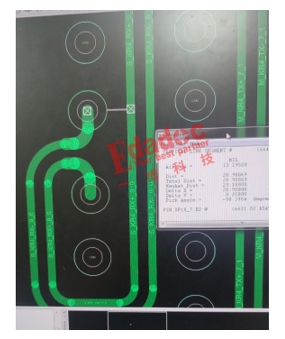

小圖片看不清是什麽設計是吧，Chris也一樣。當Chris把它點開之後，哦！！！原來是在高速連接器扇出的走線設計，大家也覺得很普通吧！

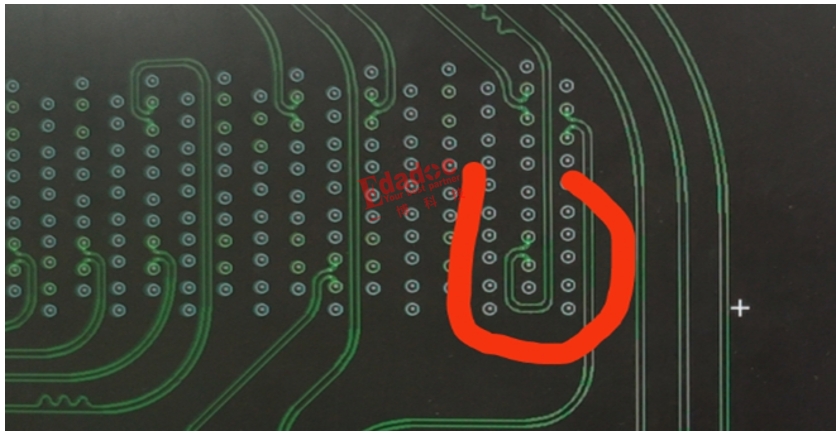

無非就是出線通道可能被擋住了，隻能從下麵繞一下再往上扇出唄。再給大家看一張整體的出線圖，大家就明白了。的確，很多工程師都會這樣扇出。

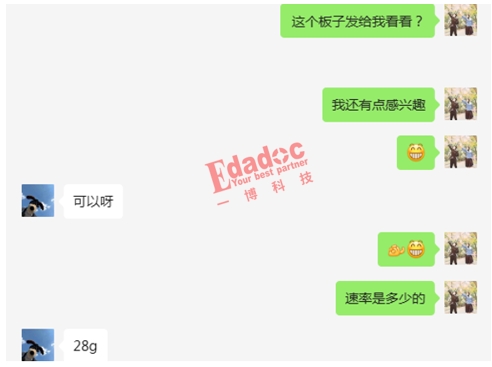

Chris一直都是個對技術很執著的人，這個雖然不是仿真的項目，也毫不猶豫的拿過來，打算自己驗證下到底有沒有影響。畢竟這對信號的速率是高達28Gbps，而且Chris其實也是覺得會有影響的。

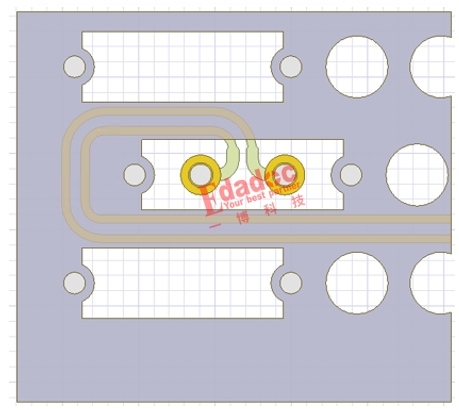

二話不說，拿到板子之後，Chris就專門針對這種繞著連接器走的信號進行了3D的建模，就是下麵這個樣子了。

經過七七二十一分鍾的仿真時間後，仿真結果出來了。從損耗的結果上看，也沒什麽異常啊！

雖然不是非常非常線性，但是在28Gbps用到的頻段內也還是不錯，損耗大概1.5dB的樣子，然後在很高頻後才有明顯的跌落。那大家就放心了嘛，原來Chris驗證之後的確也沒有很嚴重的問題嘛。

咋滴，文章就這樣完了？那當然不會啦，這樣顯得多沒意思啊！上麵的結果看起來是沒有很致命的影響，但是沒有經過和好的設計對比，你怎麽知道它沒有傷害呢？關鍵是問題來了，怎麽才能有一個和它能對比的好的設計呢？

也沒那麽難了，大家應該都公認的不在連接器裏麵繞一圈，直接扇出應該算好的設計了吧。然後我們把直接扇出的走線長度做成了繞線的長度一樣，那就是一組很有價值的對比模型了，就像下麵這樣。

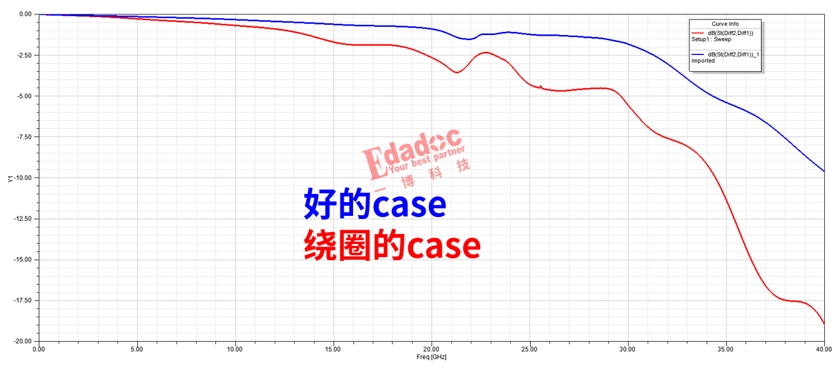

又過了七七二十一分鍾，對比的仿真結果也出來了。果然經不起對比，上麵繞線的結果瞬間讓人覺得還是很差的哦。在28Gbps速率對應的頻率下，好的case損耗才0.5dB，足足好了1dB。如果速率再往上提的話，差距可能就是3dB，5dB以上了，這就是很大的差異了哦。

果然，作為SI工程師，的確需要有這個直覺。在速率慢慢變高的情況下，你隻要發現和平時常見的設計不一樣的情況，都要抱著懷疑的態度，從理論到仿真去進行驗證。不要以為串擾隻會發生在信號與信號之間，而忽略了信號本身對自己帶來的影響。算你們運氣好，這個case從影響程度上看，對28Gbps以下的信號還不算致命，實在沒空間走線，這樣做下也不一定會出啥功能的問題，再高些速率就危險了哦！
